Старт продаж компактных индикаторов ИТП-17

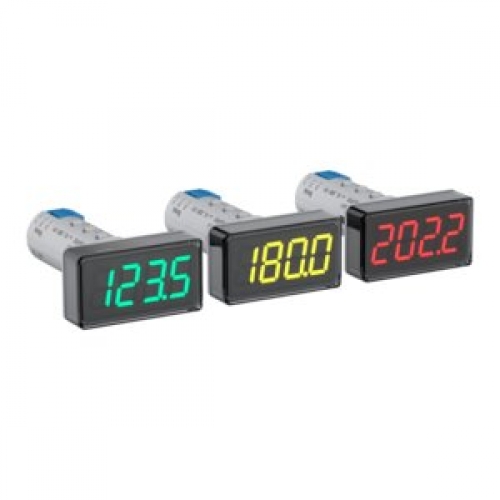

Компактный индикатор ИТП-17 предназначен для измерения и отображения параметров технологического процесса на цифровом 4-значном дисплее. Трехцветный индикатор отображает состояние измеряемой величины зеленым, желтым и красными цветами. Пороги смены цвета настраиваются. Универсальный аналоговый вход допускает подключение различных видов сигналов от датчиков температуры, давления, уровня, значений мощности, влажности, концентраций вещества, расхода и пр. Встроенный сигнализационный выход включается при достижении критической величины и позволяет активировать звуковую сигнализацию, индикатор на пульте диспетчера, а также произвести автоматическую блокировку работы до возвращения измеряемой величины в нормальный диапазон .

Функциональные возможности приборов ИТП

• 4-значный трехцветный индикатор.
• Универсальный вход для контроля температуры давления, влажности, уровня и т.п.
• Настройка трехцветной индикации по необходимым порогам.
• Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
• Выходное устройство для сигнализации или управления 200 мА 42 В.
• Питание от внешнего источника постоянного напряжения 10...30 В.
• Настройка при помощи USB через программу OwenConfigurator.
• Режим постоянной индикации измеряемого параметра красным желтым или зеленым цветом.

Конструктивные особенности:

• Крепление в отверстие 22 мм.
• Съемные винтовые клеммы с отверткой в комплекте.
• Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
• Степень защиты корпуса IP65 со стороны лицевой панели.
• Гарантийный срок эксплуатации: 2 года.

  Технические характеристики:



  Параметр	Значение
  Питание
  Напряжение питания	10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
  Характеристики входных сигналов
  Количество каналов измерения	1
  Тип входного сигнала	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В ТС: 50/100/1000 Ом Cu, Pt, Ni, М, П ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП
  Входное сопротивление при измерении напряжения, не более	250 кОм
  Время опроса входа, не более	0,3 с
  Метрологические характеристики
  Пределы основной приведенной погрешности, %	±0,25
  Характеристики выходных сигналов
  Количество выходных устройств	1
  Типы выходных устройств	Транзисторный ключ n-p-n-типа: макс. постоянный ток нагрузки 200 мА макс. напряжение постоянного тока 42 В
  Конструктивные исполнения
  Габаритные размеры	Щитовой Щ9: 26×48×65 мм
  Условия эксплуатации
  Диапазон рабочих температур	-40…+60 ⁰С
  Относительная влажность воздуха	Не более 80 %, при +35 °С и более низких температурах без конденсации влаги
  Атмосферное давление	От 84 до 106,7 кПа
  Устойчивость к механическим воздействиям	Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008
  Устойчивость к электромагнитным воздействиям	Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014
  Характеристики надежности
  Степень защиты корпуса:
  –щитовой Щ9 (со стороны лицевой панели)	IP65
  –щитовой Щ9 (со стороны клемм)	IP20
  Средняя наработка на отказ	100000 ч
  Средний срок службы	12 лет

  Функциональная схема:



  Наглядное оповещение о состоянии измеряемой величины в ИТП-17 сопровождается автоматической сменой цвета. Рассмотрим пример настройки цветовой сигнализации процесса нагрева. Определено четыре события: норма, недогрев, перегрев и аварийный перегрев. Для каждого события предназначен свой цвет индикатора.
